เครื่องตัดท่อ
เครื่องตัดท่อ AXXAIR
ซีซี ซีรีส์
คุณสมบัติผลิตภัณฑ์
- ช่วยให้สามารถตัดท่อได้อย่างแม่นยำในมุมฉากสูง
- เหมาะสำหรับตัดท่อสุขาภิบาลและท่อสเตนเลส
เครื่องตัดแบบพกพานี้สามารถตัดท่อที่ทำจากวัสดุทุกชนิด รวมถึงสแตนเลสและเหล็กกล้าอ่อน ได้อย่างรวดเร็ว โดยแทบไม่มีเศษโลหะเหลือ และช่วยให้สามารถตัดมุมฉากได้อย่างแม่นยำสูง
สำหรับรายละเอียดเกี่ยวกับผลิตภัณฑ์เสริม (มอเตอร์ปรับมุมเอียง อุปกรณ์หมุนอัตโนมัติ ลูกกลิ้งสำหรับขนถ่าย) โปรดดูด้านล่างที่นี่
ตารางข้อมูลจำเพาะของผลิตภัณฑ์
■ข้อมูลจำเพาะของตัวเครื่องหลัก
แบบอย่าง | เส้นผ่านศูนย์กลางภายนอกของท่อที่เข้ากันได้ (มม.) | รวมมาตรฐาน | น้ำหนักของตัวเครื่องหลัก | ขนาดของตัวเครื่องหลัก (มม.) | |||
ขากรรไกรมาตรฐาน | ปากจับขนาดเล็ก | ว | ดี | ชม | |||
CC122 | 29 - 119 | 5 - 97 | FS19 | 44 | 541 | 304 | 443 |
CC172 | 74 - 173 | 16 - 116 | FS19 | 51 | 566 | 304 | 493 |
CC222 | 128 - 228 | 55 - 155 | FS15 | 59 | 594 | 304 | 548 |
CC322 | 230 - 328 | 141 - 239 | FS15 | 73 | 644 | 304 | 649 |
■ข้อมูลจำเพาะของมอเตอร์ตัด
แบบอย่าง | ความหนาของท่อที่ใช้งานร่วมกันได้ (มม.) | ความเร็วรอบ (rpm) | แหล่งจ่ายไฟ |
FS19 | ～7 | 95 - 230 | 100 โวลต์ |
FS15 | ～12 | 30 - 75 | 100 โวลต์ |
วิดีโอผลิตภัณฑ์
■AXXAIR beveling_วิดีโอ
■ AXXAIR การประมวลผลการตัด_วิดีโอ

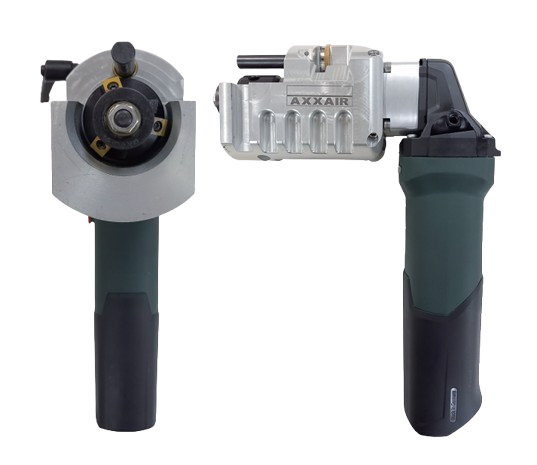

ชุดมอเตอร์สำหรับทำมุมเอียง
GA10-M1
- เมื่อติดตั้งเข้ากับตัวเครื่องตัดแล้ว การตัดแบบเอียงจึงเป็นไปได้
- สามารถทำการลบคมขอบท่อได้สำหรับท่อที่มีความหนา 2 มม. ถึง 8 มม.
- การใช้หัวเจียรคาร์ไบด์ช่วยให้ได้ความเร็วและคุณภาพสูง
- อุปกรณ์ติดตามได้รับการออกแบบมาเพื่อคำนึงถึงความกลมของท่อ ทำให้สามารถทำการลบคมได้อย่างแม่นยำสูง
อุปกรณ์หมุนพวงมาลัยอัตโนมัติ
SAEX-00
- เมื่อติดตั้งเข้ากับเครื่องตัด AXXAIR จะสามารถตัดได้โดยอัตโนมัติ
- ไม่จำเป็นต้องใช้คนงานในระหว่างการตัด ทำให้ประสิทธิภาพการทำงานดีขึ้น
■ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | ขนาด (มม.) | น้ำหนัก (กก.) | รุ่นที่รองรับ |
SAEX-00 | กว้าง 320 × ลึก 190 × สูง 261 ซม. | 6.3 | ซีซี122, ซีซี172, ซีซี222, ซีซี322 |
ลูกกลิ้งด้านข้างสำหรับขนถ่ายสินค้า
ซีซีบีเอสบี-เอ็กซ์1
![](https://ferret-one.akamaized.net/resized_images/6a8fe1036a9fb3b0e7a7d00e/original.{"image_content_type"=>"png"}?utime=1787814147)
- สามารถปรับความสูงของเครื่องตัดได้
- แม้ว่าคุณจะเปลี่ยนขนาดเส้นผ่านศูนย์กลางของท่อที่จะตัด คุณก็ยังสามารถสอดท่อเข้าไปได้อย่างราบรื่น
■ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | ขนาด (มม.) | น้ำหนัก (กก.) | รุ่นที่รองรับ |
ซีซีบีเอสบี-เอ็กซ์1 | L1840×H950×W510 (ส่วนลูกกลิ้ง L = 1500) | 57 | ซีซี122, ซีซี172, ซีซี222, ซีซี322 |
ลูกกลิ้งปรับระดับด้วยมือทางด้านทางออก
ซีซีบีเอสบี-เอวี-ดี-15
![](https://ferret-one.akamaized.net/resized_images/6a8fe25c9c286a2f79a7d5ed/original.{"image_content_type"=>"png"}?utime=1787814492)
- ลูกกลิ้งปล่อยวัสดุพร้อมตัวหยุดความยาวคงที่ (ขนาด 1500 มม.)
- การวัดขนาดสามารถทำได้อย่างแม่นยำและง่ายดาย
- นอกจากนี้เรายังมีรุ่นที่มีขนาดตั้งแต่ 1500 มม. ขึ้นไปอีกด้วย
■ข้อมูลจำเพาะของผลิตภัณฑ์
แบบอย่าง | ขนาด (มม.) | น้ำหนัก (กก.) | รุ่นที่รองรับ |
ซีซีบีเอสบี-เอวี-ดี-15 | L1762×H1050×W500 (ส่วนลูกกลิ้ง L = 1500) | 46 | ซีซี122, ซีซี172, ซีซี222, ซีซี322 |
คำถามที่พบบ่อย
คำถามที่พบบ่อย
ถาม
อุปกรณ์เสริมมาตรฐานที่รวมมาด้วยมีอะไรบ้าง?
ก.
ในชุดประกอบด้วยตัวเครื่องหลัก มอเตอร์ตัด ใบเลื่อย 1 ใบ (รุ่น: LS64×72) และน้ำมันหล่อลื่นสำหรับตัด
ถาม
ใบเลื่อยหนึ่งใบมีอายุการใช้งานนานเท่าใด?
ก.
หากใช้น้ำมันหล่อลื่นอย่างถูกวิธีและดูแลรักษาอย่างเหมาะสม ใบเลื่อยแต่ละใบสามารถใช้งานได้ประมาณ 400 ถึง 500 ครั้ง
ถาม
คุณสามารถทำขอบเอียงได้ไหม?
ก.
หากคุณซื้อมอเตอร์สำหรับปรับมุมเอียง (อุปกรณ์เสริม) คุณสามารถปรับมุมเอียงได้โดยใช้ตัวเครื่องหลักเดียวกัน *การปรับมุมเอียงไม่สามารถทำได้กับรุ่น CC-81
ถาม
ควรใช้น้ำมันหล่อเย็นชนิดใดในการตัด?
ก.
โปรดใช้น้ำมันหล่อลื่น (น้ำมันสำหรับงานตอกตอ)
หมายเหตุ: โปรดทดสอบก่อนใช้งานครั้งแรก
*เนื่องจากข้อกำหนดด้านการบิน อุปกรณ์มาตรฐาน คือ น้ำมันหล่อลื่นแท้ ไม่สามารถสั่งซื้อแยกต่างหากได้
ถาม
ควรใช้จาระบีชนิดใดในการบำรุงรักษา?
ก.
โปรดใช้จาระบีลิเธียมทนความร้อน (ชนิดที่ไม่ผสมโมลิบเดนัม)
