赤外線バーナー
標準型(A型)ガス赤外線バーナー
製品特長
※ガス赤外線バーナーを使用の際は、「使用上の注意」をよく読み使用してください。
ガスのみで表面燃焼を行い、直接加熱が行なえます。また自由な方向で燃焼が可能。ファンやブロワー、熱交換器等も必要無く簡単に赤外線放射が出来ます。
【型番】
●DH-41A ●DH-61A ●DH-81A ●DH-101A ●DH-121A
●DH-42A ●DH-62A ●DH-82A ●DH-162A ●DH-42 ●DH-82
製品仕様表
| 型式 |
入熱量 (kw) |
ガス消費量 LPガス(kcal/h) |
ガス消費量 LPガス(kg/h) |
ガス消費量 都市ガス(㎥/h) |
重量 (kg) |
ガス接続径 | 図面 |
| DH-41A | 1.57 | 1,350 | 0.11 | 0.12 | 3.0 | R6 | |
| DH-42 | 1.57 | 1,350 | 0.11 | 0.12 | 1.9 | R6 | |
| DH-61A | 2.36 | 2,030 | 0.17 |
0.18 |
3.9 | R6 | |
| DH-62 | 2.36 | 2,030 | 0.17 | 0.18 | 2.7 |
R6 |
― |
| DH-62A | 2.36 | 2,030 | 0.17 | 0.18 | 3.2 | R6 | |
| DH-81A | 3.14 | 2,700 | 0.22 | 0.24 | 5.5 | R10 | |
| DH-82 | 3.14 | 2,700 | 0.22 | 0.24 | 3.0 |
R10 |
|
| DH-82A | 3.14 | 2,700 | 0.22 | 0.24 | 4.5 |
R10 |
|
| DH-101A | 3.93 | 3,380 | 0.28 | 0.3 | 7.2 | R10 | |
| DH-121A | 4.72 | 4,060 | 0.34 | 0.37 | 9.0 | R10 | |
| DH-162A | 6.28 | 5,400 | 0.45 | 0.49 | 9.0 | R10 |
赤外線バーナー
高効率型(L型)ガス赤外線バーナー
製品特長
金網と燃焼プレートの間を特殊L型プレートで塞ぎ燃焼効率をUP。標準型と比べ、放射エネルギーは約1.6倍。燃焼表面温度は100℃以上上昇。
【型番】
●DH-61AL ●DH-81AL ●DH-101AL ●DH-121AL ●DH-82L製品仕様表
■その他型式の仕様、図面はカタログダウンロードをお願いします。
| 型式 |
入熱量 (kw) |
ガス消費量 LPガス(kg/h) |
ガス消費量 都市ガス(㎥/h) |
重量 (kg) |
接続径 |
| DH-61AL | 2.36 | 0.17 | 0.18 | 3.9 | R6 |
| DH-81AL | 3.14 | 0.22 | 0.24 | 5.5 | R10 |
| DH-101AL | 3.93 | 0.28 | 0.30 | 7.2 | R10 |
赤外線バーナー
自動点火型(E型/S型)ガス赤外線バーナー
製品特長
バーナー本体に着火用イグニッションロッド/SNヒーターを装着し素早く確実にバーナーを自動点火出来ます。
※ヒーターは外付けも可能です。
【型番】
●DH-61AE ●DH-81AE ●DH-101AE ●DH-82AE
●DH-61AS ●DH-81AS ●DH-101AS ●DH-82AS
製品仕様表
■その他型式の仕様、図面はカタログダウンロードをお願いします。
| 型式 |
入熱量 (kw) |
ガス消費量 LPガス(kg/h) |
ガス消費量 都市ガス(㎥/h) |
重量 (kg) |
接続径 |
| DH-61AE | 2.36 | 0.17 | 0.18 | 3.9 | R6 |
| DH-81AE | 3.14 | 0.22 | 0.24 | 5.5 | R10 |
| DH-101AE | 3.93 | 0.28 | 0.30 | 7.2 | R10 |
赤外線バーナー

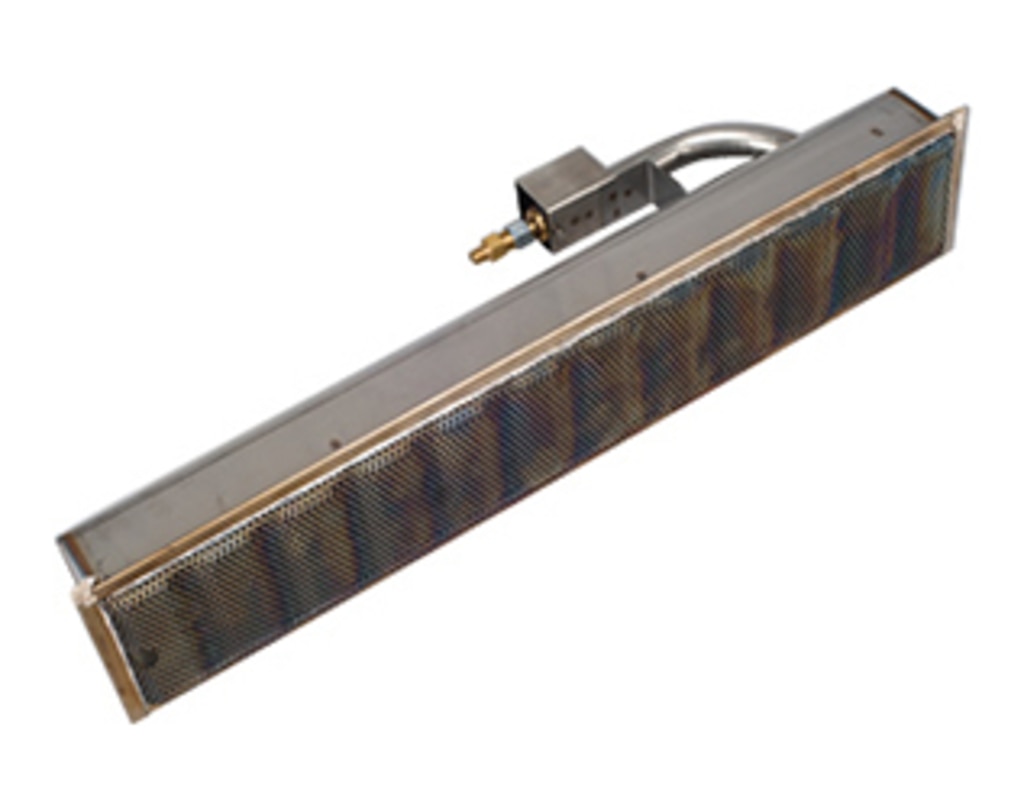

ステンレス型(SDN/SBM)ガス赤外線バーナー
製品特長
バーナー本体がステンレス製なので、標準鋳物型よりも耐食性に優れ、軽量化、簡素化を実現。
※強制排気設置装置のみ使用可能。
【型番】
●SDN-61 ●SDN-81 ●SDN-101 ●SBM-801A
製品仕様表
■その他型式の仕様、図面はカタログダウンロードをお願いします。
| 型式 |
入熱量 (kw) |
ガス消費量 LPガス(kcal/h) |
ガス消費量 LPガス(kg/h) |
ガス消費量 都市ガス(㎥/h) |
重量 (kg) |
ガス接続径 | 図面 |
| SDN-61 | 2.49 | 2,140 | 0.18 | 0.19 | 1.5 | R6 | |
| SDN-81 | 3.11 | 2,670 | 0.24 | 0.26 | 1.7 | R6 | |
| SDN-101 | 4.14 | 3,560 | 0.3 | 0.32 | 2.2 | R6 | |
| SBM-801A | 3.35 | 2,880 | 0.24 | 0.26 | 1.5 | RC8 |
FAQ
よくある質問
製品特長・性能について
Q.
DHバーナー（DAIDO HYPER BURNER）の最大の特長は何ですか？
A.
- 燃焼面を任意の方向に向けて使用できます。
- 火柱を立たたすことなく表面燃焼により直接加熱ができ、赤外線の放射体により対象物に照射することが可能です。
Q.
局部加熱はできますか？
A.
はい。必要な箇所のみを効率よく加熱することができます。
Q.
ガス赤外線バーナーは省エネ対策に有効ですか？
A.
表面燃焼により、体積ではなく面積での燃焼を行い、熱量を有効的に照射できるのでガス消費量を削減することが可能です。
仕様・対応条件について
Q.
使用できる燃料を教えてください。
A.
LPガスおよび都市ガスに対応しています。
Q.
メンテナンス頻度はどの程度ですか？
A.
当社バーナーは消耗品にあたりますので、バーナー本体の定期的な交換をお願いいたします。
※使用状況にもよりますが、安全に効率よくご使用いただくため3～5年間を推奨しております。
Q.
バーナー本体の部品交換はできますか？
A.
バーナーは消耗品であり、定期交換部品にあたります。従って分解や修理または改造は不可となっております。
使用方法・運用について
Q.
着火はどれくらいの時間が必要ですか？
A.
適切なガス圧力を供給すれば、すみやかに着火できます。
Q.
加熱物とバーナーの距離はどれくらいが最適ですか？
A.
加熱物や環境にもよりますが、約100ｍｍ～150ｍｍの距離が赤外線波長の輻射強度が最も効果を発揮します。
Q.
連続運転は可能ですか？
A.
はい。連続運転を前提とした設計になっております。
トラブル・不具合時の対応について
Q.
バーナーが点火しない場合、どうすれば良いですか？
A.
ガス供給不足、点火システムの異常、制御装置の不具合などが原因だと考えられます。
上記事項が問題なければバーナー本体の交換を推奨します。
Q.
燃焼時に異音がします。どうすれば良いですか？
A.
セラミックプレートの破損、高ガス圧供給の可能性があるため、すぐにガス供給を遮断してください。
Q.
バーナーの表面が赤くならない場合どうすれば良いですか？
A.
正常燃焼に達していない可能性があるため、点検または交換が必要です。ご相談ください。
