AXXAIR社 パイプ自動溶接機
SAXX-201
製品特長
- 水冷式で安定した溶接を実現
- パイプサイズの選択を行うだけで溶接条件の呼出しが可能
- サニタリー・半導体産業・医療・飲料・食品工場・発電プラントなどの配管溶接で 活躍
製品仕様表
| 型式 | SAXX-201 |
| 定格出力電流 |
直流 200A |
| 定格入力電圧 | 200V/220V 単相50/60Hz |
| 定格使用率 | 25％ |
|
外径寸法 ※水冷式冷却水循環装置含む |
D 468㎜×W249㎜×H628㎜ |
|
重量 ※水冷式冷却水循環装置含む |
29㎏ |

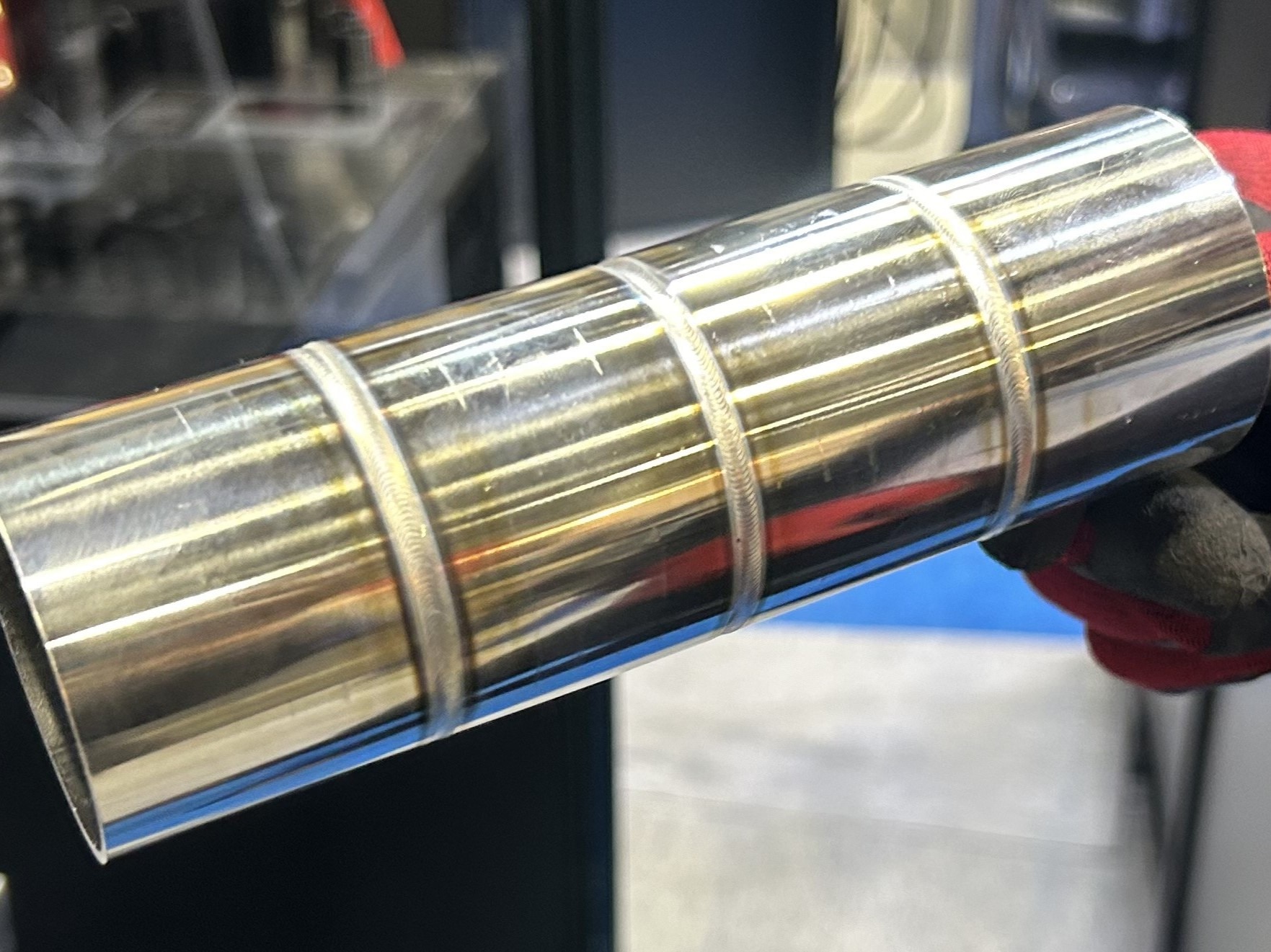

溶接サンプル
|
パイプ材質 |
ステンレス |
| パイプ外径/厚み | 50.8Φ/1.5㎜ |
| 作業時間 | 170秒※ |
| 使用溶接ヘッド | SATFX-52 |
※PreGAS⇒30秒、溶接⇒110秒、AfterGAS30秒
FAQ
よくある質問
Q.
パイプ自動溶接機で溶接可能なパイプの厚みと外径を教えてください。
A.
溶接可能なパイプの厚みは最大3ｍｍまでです。
溶接可能なパイプの外径は溶接ヘッドの大きさにより変化します。
・SATFX-52⇒6～52ｍｍ
・SATFX-76⇒6～77ｍｍ
・SATFX-115⇒12～115ｍｍ
パイプを固定する治具（コレット）が各パイプの外径サイズごとに必要です。
Q.
電源の入力電圧は何Ｖですか？
A.
100V/200Vに対応しております。ただし、入力電源の電圧により最大出力電流が変わります。
・入力電圧100Vの場合⇒最大出力電流140A
・入力電圧200Vの場合⇒最大出力電流200A
Q.
溶接結果を残すことは可能ですか？
A.
呼び出した溶接条件を保存することが可能です。
また、溶接後の溶接条件をレシート上のジャーナル紙へ印刷することができます。
