スパークロッド・スパークプラグとは？仕組みを理解してガスバーナーの着火不良を防ぐ

工業用ガスバーナーには、ガスに火をつけるための「点火装置」が搭載されています。しかし、点火装置で高電圧を発生させるだけではガスに着火できません。その高電圧を利用して実際に火花を発生させるのが、スパークロッドやスパークプラグなどの点火電極です。

これらは普段あまり目にする部品ではありませんが、バーナーが正常に着火するためには欠かせない重要な部品です。

今回はそれぞれの役割や仕組み、特徴についてわかりやすく解説します。

▼点火装置（イグナイター・点火トランス）について詳しく知りたい方はこちら▼
【関連記事】工業用ガスバーナーの点火装置とは？イグナイターと点火トランスの違いを比較

点火の仕組みを理解するには、電気を送り出す装置（点火装置）と実際に火花を発生させる電極（点火電極）の役割分担を整理することが必要です。

ガスバーナーの点火には、一般に数kV〜十数kV程度の高電圧が使用されます。ただし、この高電圧を発生させるイグナイターや点火トランス自体が、ガスに直接火花を飛ばすわけではありません。

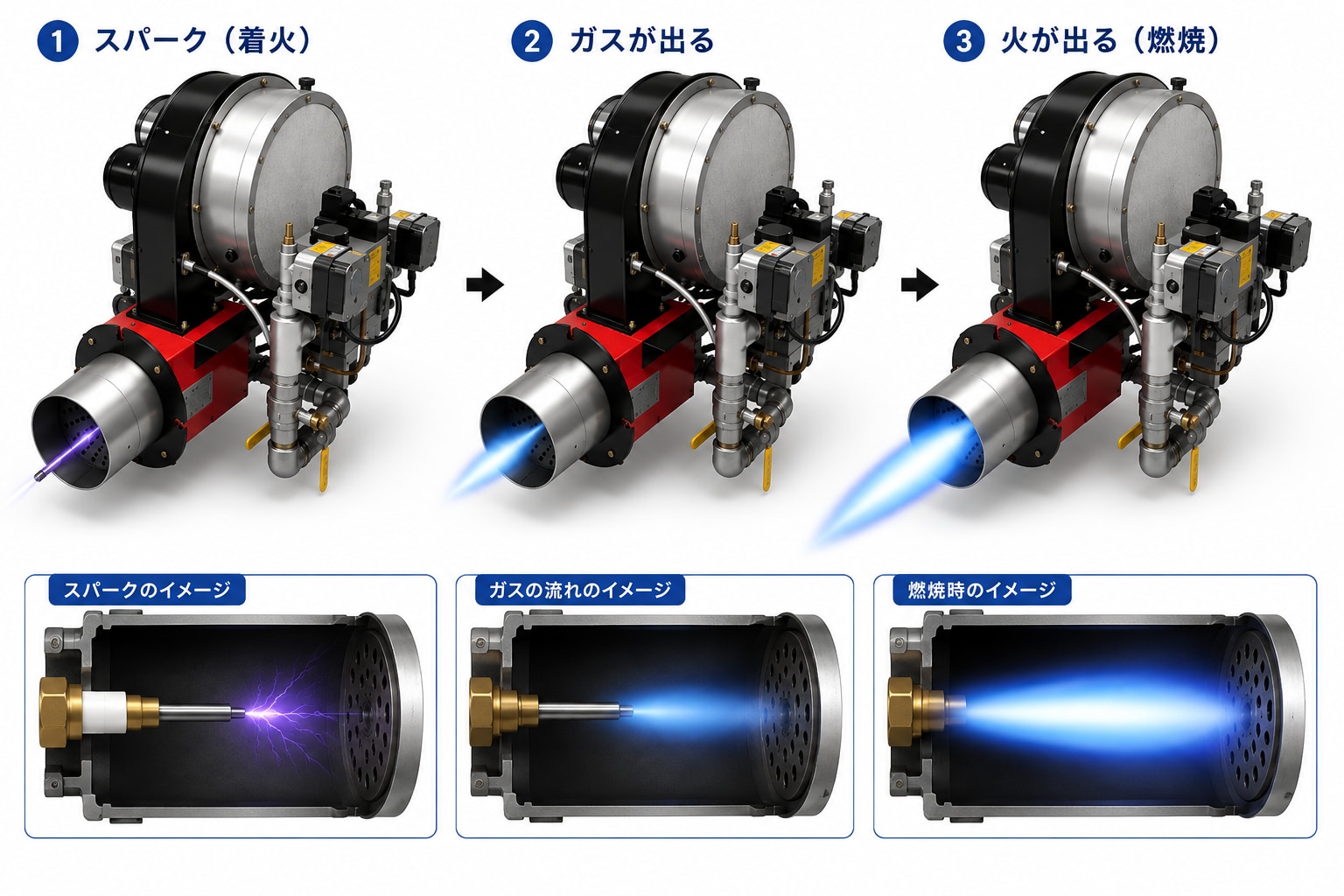

点火装置が発生させた高電圧はケーブルを通ってスパークロッドやスパークプラグへ送られ、先端で放電することで火花（スパーク）を発生させます。電極は、ガスが流れる適切な位置に設置され、発生した火花がガスに着火することで燃焼が始まります。

このように点火装置と電極はそれぞれ異なる役割を持っており、どちらも確実な着火には欠かせない部品です。特に、スパークロッドやスパークプラグが摩耗・汚損すると、火花が正常に発生しなくなり、着火不良や失火の原因となることがあります。

点火電極の先端と対向する金属部（接地側）との間には、火花を発生させるための隙間（スパークギャップ）が設けられています。
高電圧が印加されると、この隙間の空気が絶縁破壊を起こし、限界を超えた瞬間に電気が火花となって空間を飛び越えます。これがスパーク（火花）です。発生した火花のエネルギーによって、適切な濃度のガスと空気の混合気が着火し、燃焼が開始します。

家庭用ガスコンロの点火も基本的には同様の放電原理を利用していますが、工業用ガスバーナーでは使用環境や燃焼条件に応じた耐熱性・耐久性・確実な着火性能が求められます。

工業用のガスバーナーや燃焼設備で広く採用されているスパークロッドは、設置環境や設計に応じて柔軟に対応できる汎用的な電極です。
中心を走る金属製の導電棒を耐熱性の高いセラミック製スリーブ（絶縁体）で包み込んだ非常にシンプルな構造を持っています。

• シンプルな構造で耐久性が高い
  構造が比較的シンプルで、適切な使用環境と定期的な点検を行うことで長期間使用できます。
• さまざまな形状に対応できる
  バーナー形状や燃焼部の構造に合わせて、スパークロッドの長さや先端形状、曲げ形状などを設計でき、多様な設備へ対応できます。
• 交換が比較的容易
  摩耗や絶縁体の劣化が生じた場合でも、スパークロッドを部品単位で交換できる構造が多く、保守性に優れています。
• 高温環境でも使用できる
  セラミック絶縁体を採用しているため、高温の燃焼室近くでも安定して使用できます。
• コストを抑えやすい
  シンプルな構造のため、比較的安価で採用しやすいです。

• 工業用ガスバーナー
• パイロットバーナー
• 乾燥炉・加熱炉・熱処理炉などの燃焼設備

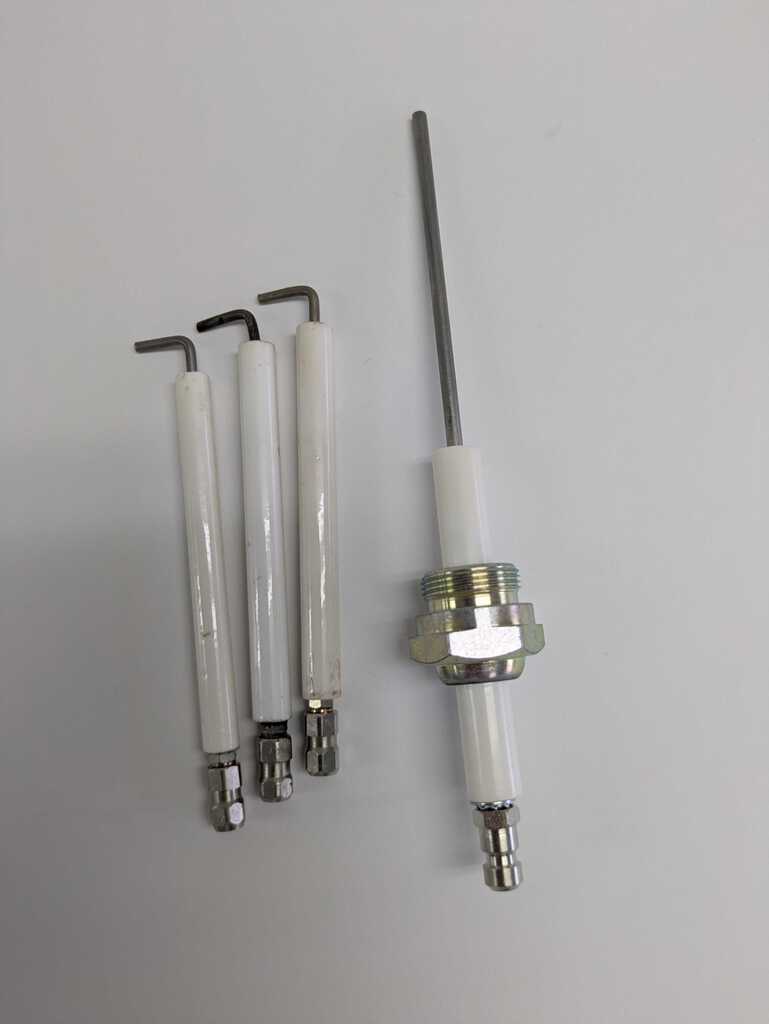

スパークロッド

スパークプラグは、絶縁体と電極を一体化した構造を持ち、所定の位置で安定して火花を発生させやすい点が特徴です。電極位置を安定して保持する必要がある設備や、取付部に一定の機械的強度が求められる設備では、スパークプラグが適しています。

• 安定した火花を発生
  電極間のギャップが一定に保たれやすく、着火性能が安定します。
• 高い耐熱性
  セラミック絶縁体により、高温環境でも絶縁性能を維持します。
• 部品精度が高い
  電極位置が一定で、毎回同じ条件でスパークを発生させやすくなっています。
• 着火性能が安定
  点火のばらつきが少なく、連続運転設備でも安定した燃焼開始が期待できます。

• ガンタイプバーナー
• 工業炉
• ボイラー
• 高出力バーナー
• 連続運転設備

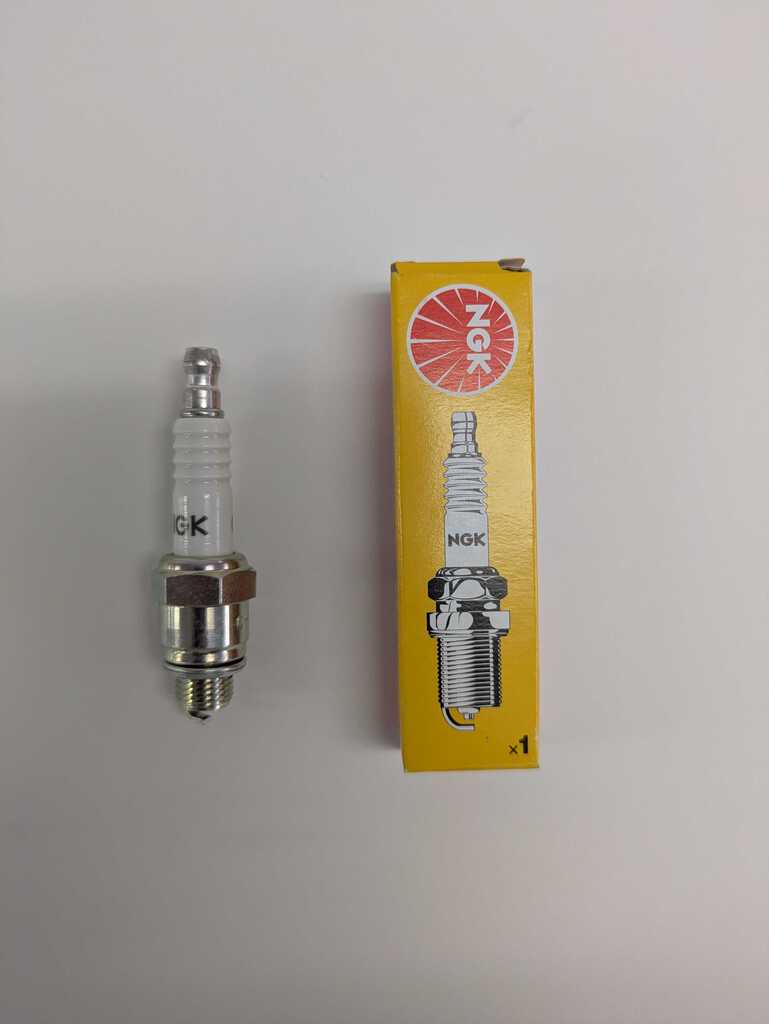

スパークプラグ

スパークロッドとスパークプラグは、どちらも高電圧を利用して火花を発生させ、ガスに着火するための点火電極です。ただし、構造や設置方法、適した設備には違いがあります。

スパークロッドは比較的シンプルな構造で、長さや形状を設備に合わせて設計・加工しやすいことが特徴です。そのため、バーナー構造に合わせて電極位置や形状を個別に設定する必要がある設備などで使用されています。

一方、スパークプラグは、電極と絶縁体などが一体化した規格化された構造を持ち、電極の位置を安定させやすいことが特徴です。振動や周囲環境への対応が求められる設備や、安定した点火性能が必要なバーナーなどに使用されています。

このように、スパークロッドとスパークプラグは、どちらかが優れているというものではありません。バーナーの構造や燃焼条件、取付スペース、設置環境などに応じて、適した点火電極を選定することが重要です。

💡点火装置・燃焼機器の選定でお困りの方へ💡
　バーナーの容量や燃料、設置環境、運転条件などを踏まえ、設備に適した燃焼機器・部品を大同興業燃焼機器部がご提案します。
　点火装置だけでなく、バーナーや安全装置、制御機器などを含めた選定もご相談いただけます。

バーナーの着火不良は、点火装置だけでなく、高温環境にさらされるスパーク電極の摩耗・汚損・絶縁劣化などが原因となることがあります。

スパークロッドやスパークプラグは消耗品です。長期間使用すると次のような症状が発生することがあります。

• 電極が摩耗してギャップが広がる
• ススや酸化物が付着する
• セラミック部分にヒビが入る
• 電極が変形する
• 火花が弱くなる
• 火花が飛ぶ位置がずれる

これらの劣化を「まだ動くから」と放置すると、以下のようなトラブルが発生する可能性があります。

• 着火しない
• 点火に時間がかかる
• 点火動作を繰り返す
• 着火が不安定になる

これらのトラブルや突然の稼働停止を防ぐためにも、定期的な点検や清掃、必要に応じた交換を行い、安定した燃焼状態を維持することが大切です。

ガスバーナーを安全かつ安定して燃焼させるには、点火電極だけでなく、周辺のさまざまな部品が連携して機能することが重要です。
これらの部品の役割を知っておくことで、着火不良などのトラブルが発生した際にも、原因を切り分けやすくなります。

スパークロッドとよく似た外観を持ち、隣り合って設置されることが多いのがフレームロッドです。フレームロッドは火花を飛ばすのではなく、バーナーが着火した後に「実際に炎が存在するかどうか」を監視する安全装置です。

炎が持つ電気的な整流作用（フレーム整流）を利用して微小な電流を検出し、燃焼安全制御器が炎の有無を判定します。炎が検出できない場合には、燃焼安全制御器が燃料遮断弁を閉じるなどの安全動作を行います。

着火トラブルを確認する際は、点火系だけでなく、炎検知系を含めた燃焼安全システム全体を確認することが重要です。

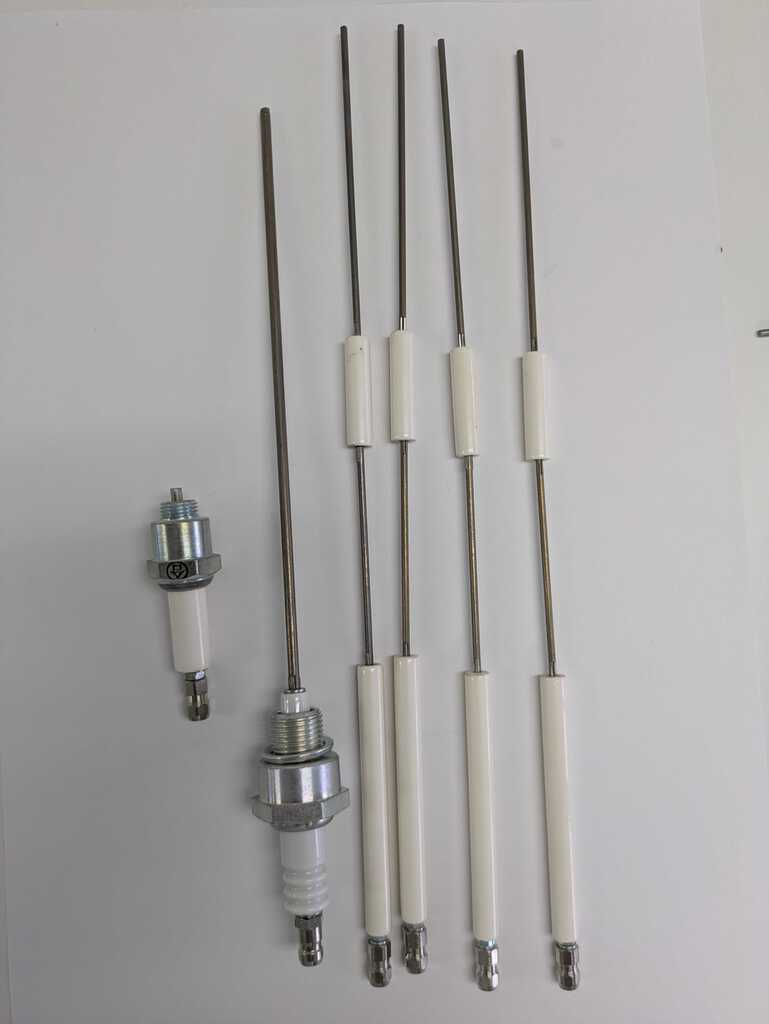

フレームロッド

電極の先端で火花を発生させるために必要な高電圧を作り出すのが、イグナイター・点火トランスです。AC100Vや200Vなどの電源から、点火に必要な数kV〜十数kV程度の高電圧を発生させ、高圧ケーブルを通じて点火電極へ送り込みます。

そのため、電極に問題がなくても、イグナイター内部の電子部品が劣化していたり、高圧ケーブルの絶縁被覆が劣化していたりすると、必要な高電圧が電極まで正常に届かず、火花が発生しないことがあります。

着火不良が発生した際は、電極だけを確認するのではなく、イグナイターが正常に高電圧を発生させているか、高圧ケーブルの被覆劣化や絶縁不良、接続部での放電などがないか、点火系統全体を確認することも重要です。

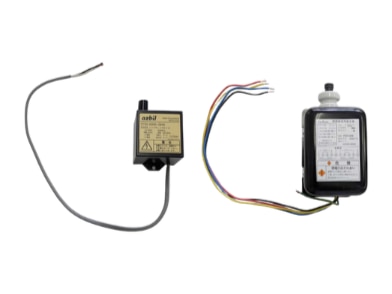

イグナイター（左）・点火トランス（右）

▼イグナイターと点火トランスの違いや特徴、向いている設備はこちらの記事で詳しく解説しています▼
【関連記事】工業用ガスバーナーの点火装置とは？イグナイターと点火トランスの違いを比較

スパークロッドやスパークプラグは、点火装置で発生した高電圧を実際の火花に変え、ガスへ着火させる重要な部品です。一見すると小さな部品ですが、その状態は着火性能や燃焼の安定性、安全運転に大きく影響します。

着火不良や失火を防ぐためには、点火装置だけでなく、スパークロッドやスパークプラグの状態も定期的に確認することが大切です。
弊社では、工業用ガスバーナーの点検・メンテナンスをはじめ、点火電極や燃焼安全機器の選定・交換についてもサポートしています。設備に適した部品選定や着火トラブルでお困りの際は、お気軽にご相談ください。
