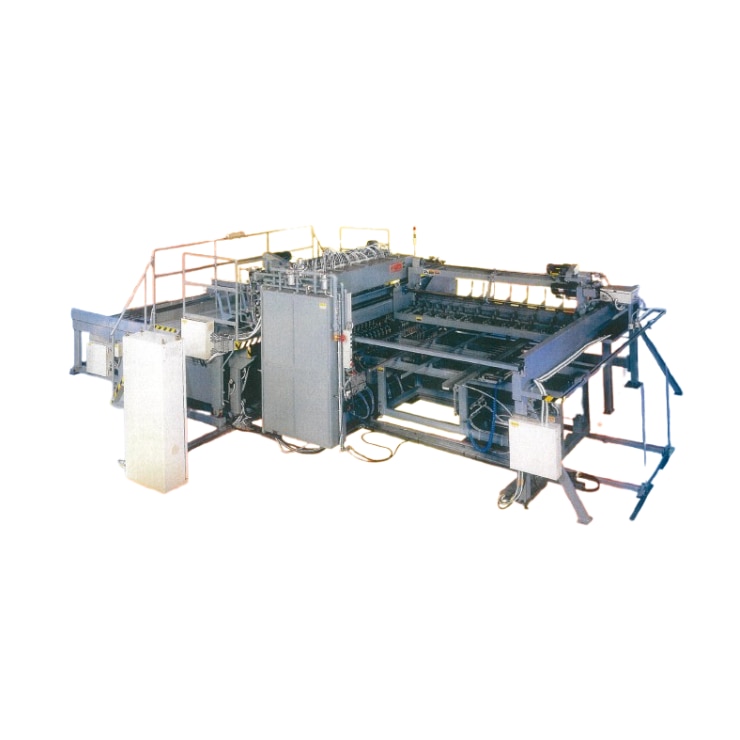

金網マルチスポット溶接装置
高速自動金網マルチスポット溶接装置
SY-CG-47-26極
高精度・高能率加工を実現。多品種少量から多量生産まで対応できる高性能マシンです。
一般コンクリート二次製品金網・フェンス用金網・装飾メッシュ・棚網に最適。
主な仕様 詳しい仕様表はこちらをクリック
溶接電源 | AC200V/400V 1Φ～3Φ |
加圧力 | 5kgf/㎠ 1極/155kgf |
能力 | Φ3.0～Φ6.0 maxΦ6.0×Φ6.0 |
製品特長
空圧式で溶接スピード
70回/minを実現
新型サーボシステムを採用し、高スピードかつ高性能を実現しました。金網の送り装置もリニアレールで高速対応にいなっています。
設定時間が短時間でOK
操作パネルに、金網の送り目と一緒に、溶接タイマー条件・加圧条件が入力できます。呼び出しもワンタッチでできるため設定に時間を取りません。
多品種少量から多量生産まで
会社の合理化に最適
金網の種類40種類が入力可能です。オプションで2倍以上入力が可能になります。
製品仕様表
溶接電源 | AC200V/400V 1Φ～3Φ |
モーター電源 | AC200V 3Φ |
操作電源 | AC100V 1Φ |
加圧力 | 5kgf/㎠ 1極/155kgf |
加圧方式 | 空圧式(電空変換自動設定) |
有効幅 | 1200ｍ/mL～2500m/ｍL |
有効長 | 2000m/ｍL～4000m/mL |
通電方式 | 2点シリーズ・4点シリーズ |
能力 | Φ3.0～Φ6.0 maxΦ6.0×Φ6.0 |
ワーク寸法 | ヨコ筋500m/mL～2500m/mL |
溶接タクト | 70回/min 4.0Φ×4.0Φの溶接スピード |
