塗装乾燥炉の直火式乾燥のリスクとは？熱風方式による安全対策と省エネ効果

塗装乾燥炉は、製品や材料を効率よく乾燥させるために設計された熱処理設備です。炉内に火炎を持ち込む直火式乾燥炉では、可燃性ガスへの引火、局所過熱、塗装面の品質不良など、安全面・品質面のリスクが生じる場合があります。

近年では、こうしたリスクを低減するだけでなく、温度制御の安定化や排気ロスの抑制、省エネにつながる方式として、熱風方式への更新が注目されています。

本記事では、塗装乾燥炉における直火式乾燥のリスクを整理したうえで、熱風方式へ切り替えるメリット、さらに直接熱風方式・間接熱風方式の違いを解説します。

▼乾燥炉の基本的な役割や重要性を知りたい方はこちら▼
乾燥炉の構造と仕組みを徹底解説｜品質安定化の秘訣

直火式乾燥は炉内で燃焼を行い、火炎を乾燥空間に露出させた状態で乾燥を行う構造です。

例えば、炉の下部にパイプバーナーなどの燃焼機器を設置し、発生した火炎や高温燃焼ガスを乾燥物に直接作用させる構成がこれに該当します。

バーナーで直接炉内を加熱するため、短時間で高温に達することができますが、このような構造では、燃焼機器の種類や設置位置にかかわらず、乾燥空間と火炎が同一空間にあること自体が、安全性及び法令適合の観点から問題となります。

熱風式乾燥は乾燥炉と別の場所で熱風を発生させ、火炎を乾燥空間から完全に分離した状態で乾燥を行う構造です。

主な特徴をまとめると以下の通りです。
①炉内に火炎が存在せず、爆発や火災リスクが低い
②温度制御が容易で製品品質が安定する
③安全性及び法令適合性が高い

直火方式と比べて設備コストがやや高くなりますが安全対策や法令対応にかかるコストや手間を考慮すると熱風方式の方が長期的には合理的な選択と言えます。

乾燥設備の安全構造については、労働安全衛生規則 第294条において規定されています。同条では、いわゆる危険物乾燥設備について、火災・爆発等の危険を防止するため、火炎や高温部が乾燥物に直接影響を及ぼさない構造とすることが求められています。ここでいう「危険物」は特定の物質名が条文中に列挙されているものではありません。
そのため、下記のように乾燥工程において火災・爆発リスクを有するもの全般が対象となります。

①乾燥工程中に引火性蒸気を発生するおそれのあるもの
②可燃ガスや粉じんを発生し得るもの
③加熱により着火・分解・爆発の危険性を有するもの

このことから、対象物の種類を問わず、炉内に火炎を持ち込む構造の乾燥炉は、現行の安全基準に適合しない可能性が高いと判断されます。

炉内に火炎を有する乾燥方式は、構造上、次のリスクを伴います。

・乾燥物の局所過熱や着火
・可燃性蒸気・ガスへの引火
・温度分布のばらつきによる品質不安定
・運転条件の変動による安全マージンの低下

これらは運転管理のみで完全に排除されるものではなく、設備構造そのものに起因するリスクです。

\\直火式乾燥炉から熱風式乾燥炉への更新をお考えの方はこちらの製品もご覧ください//

直火式乾燥炉は、炉内を直接加熱できるため効率的に見える場合があります。しかし、乾燥物の安全性を確保するために多くの排気量が必要になったり、炉内温度のばらつきを抑えるために過剰な加熱が必要になったりすると、結果として燃料使用量が増えることがあります。

また、局所過熱を避けるために設定温度や処理速度を調整する必要がある場合、生産効率が低下する可能性もあります。塗装乾燥炉の省エネを検討する際は、単純な加熱能力だけでなく、排気ロス、温度分布、昇温時間、歩留まりまで含めて評価することが重要です。

直火式乾燥炉から熱風方式への切り替えは、安全対策だけでなく、品質安定化や省エネの観点からも有効です。ここでは、熱風方式へ切り替える主なメリットを整理します。

熱風方式では火炎と炉内空間が分離されています。そのため、可燃性ガスが直接火炎に触れる状況が生まれにくく、直火方式と比べて爆発や火災のリスクを構造的に低減することができます。

熱風方式に切り替えることで、炉内に火炎を持ち込む構造に起因するリスクを低減しやすくなります。乾燥物や塗料、発生する蒸気・ガスの性質によって必要な対策は異なりますが、法令対応や安全対策を検討しやすい構造にできます。

乾燥物の局所過熱や、燃焼によって生じる水蒸気やすすの塗装面汚染が解消されます。品質クレームの低減や歩留まりの改善に繋がり、生産効率の向上も期待できます。

安全・法令・品質の3点において熱風方式は直火式を大きく上回ります。設備の更新や新規導入を検討する際には、熱風方式を第一候補として検討することをお勧めします。

熱風方式は、大きく「直接熱風方式」と「間接熱風方式」の2つに分類されます。

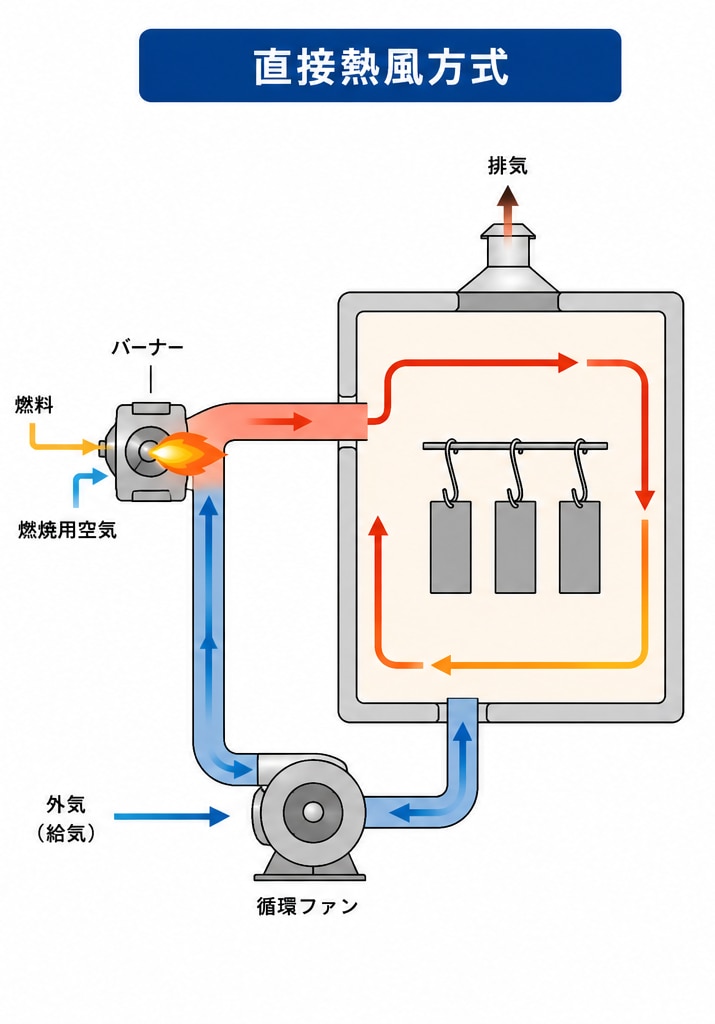

直接熱風方式は、バーナーで発生した燃焼ガスをそのまま炉内に送り込み、熱風として循環させる方式です。

【メリット】

• 熱効率が高く、エネルギーコストを抑えやすい
• 設備構造が比較的シンプルで、導入コストを抑えることができる
• 高温域での加熱が得意で短時間での乾燥が可能

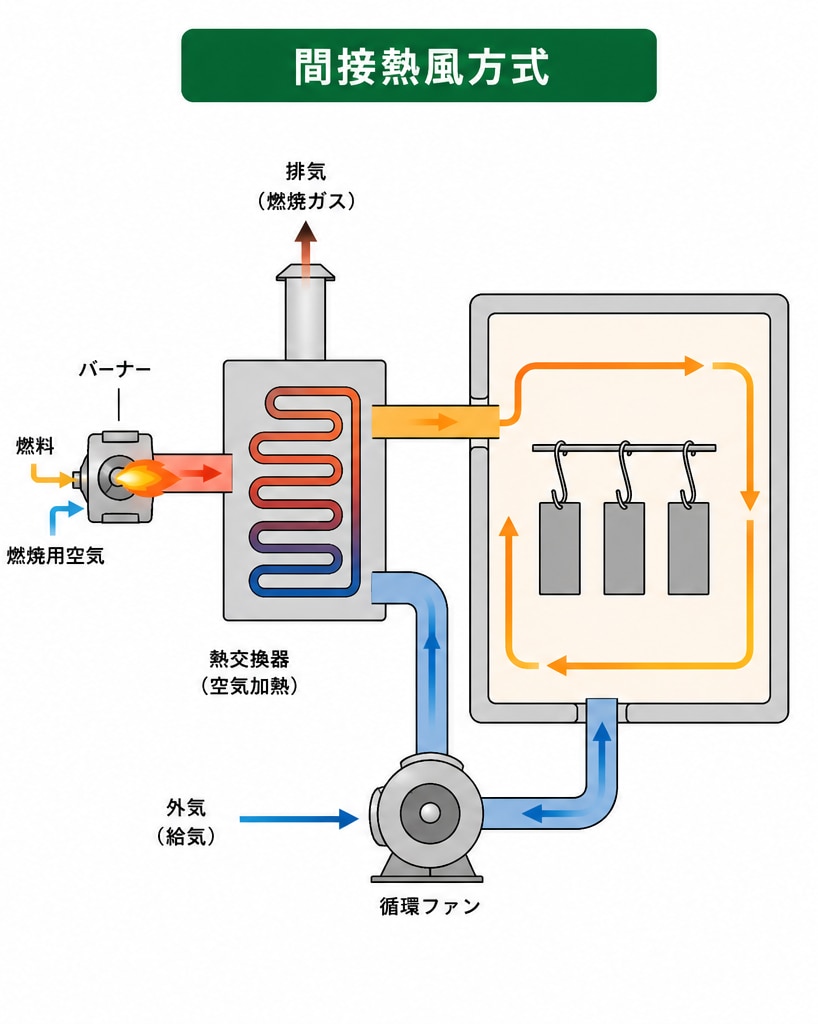

間接熱風方式は熱交換器を介して空気を加熱し、その清浄な熱風のみを炉内に循環させる方式です。燃焼ガスは炉内に入らないため、乾燥材料への影響を最小限に抑えられます。

【メリット】

• 燃焼ガスが炉内に入らないため、塗装面の汚染リスクが極めて低い
• 清浄な熱風による均一加熱で、高品質な仕上がりが得られる
• 水性塗料や粉体塗料など幅広い塗料に対応しやすい
• 安全性が最も高く、法令対応の観点からも優れている

どちらの方式も直火式乾燥と比べて安全性・品質面で優れています。設備更新の際には熱風方式への切り替えを積極的に検討してみてください。

▼こちらの記事では乾燥炉選定のポイントを公開しています▼
乾燥炉の構造と仕組みを徹底解説｜品質安定化の秘訣

本記事では、塗装乾燥炉の加熱方式について、直火式と熱風式の違いを中心に解説しました。

塗装乾燥炉における本質的な課題は、加熱方式の違いではなく炉内に火炎を持ち込む構造か否かにあります。
現行の法令及び安全基準を踏まえると、直火式乾燥は構造的にリスクが高く、熱風方式の乾燥炉への更新・新設が適切な選択となります。

大同興業では、現行設備の構造や運用条件を踏まえ、法令適合・安全性・生産性・省エネを総合的に考慮した乾燥炉および熱風発生装置のご提案を行っております。

乾燥設備の更新や見直しをご検討の際は、ぜひ一度ご相談ください。
