パイロットバーナーとは？仕組みとダイレクト着火との違いを解説

乾燥炉や焼成炉、熱風発生装置などの工業炉や工業用燃焼設備では、大量の燃料ガスを使用するため、安全な着火が欠かせません。その安全な着火を支えているのがパイロットバーナーです。パイロットバーナーは、小さな炎（種火）を先に作り、その炎でメインバーナーへ着火することで、ガスの滞留や爆発事故のリスクを低減する重要な安全装置です。

本記事では、パイロットバーナーとは何か、仕組み、ダイレクト着火との違い、メンテナンスのポイントについて分かりやすく解説します。

パイロットバーナーとは、メインバーナーに燃料ガスを供給して本格的な燃焼を開始する前に、あらかじめ安定した小容量の炎（種火）を形成するための独立した小型バーナーのことを指します。過酷な熱環境や絶え間ない連続稼働が求められる工業用途において、高い耐久性と精密な制御フローに対応する設計が施されています。

メインバーナーへ直接点火を試みるのではなく、まず小さな熱容量のパイロットバーナーを安全に点火・検知し、その炎を確認した上で初めてメインの遮断弁を開くことによって、炉内でのガス滞留や異常燃焼による爆発トラブルを未然に防ぐ重要な役割を担っています。

パイロットバーナーがどのようにして安全な燃焼を確立し、維持しているのか、その動作の流れと内部構造を詳しく見ていきます。

①炉内のガスを排出する（プレパージ）
点火前に送風機で炉内のガスを外へ排出します。ガスが残ったまま点火すると爆発の危険があるためです。

②パイロットバーナーに点火する
点火電極がスパークを発生させ、小さなパイロット炎を作ります。この炎がメインバーナーへ火を移す「種火」になります。

③炎を確認する
炎検知器（フレームロッドやUVセンサー）が本当に火がついていることを確認します。
炎が確認できなければ、メインバーナーへガスは供給されません。

④メインバーナーへ着火する
炎が正常に確認されると、メインバーナーの燃料弁が開きます。すると、パイロット炎がすぐにメインバーナーへ火を移し、安全に本燃焼へ移行します。このように、小さな炎で安全を確認してから、大きな炎を作るのがパイロット着火方式です。

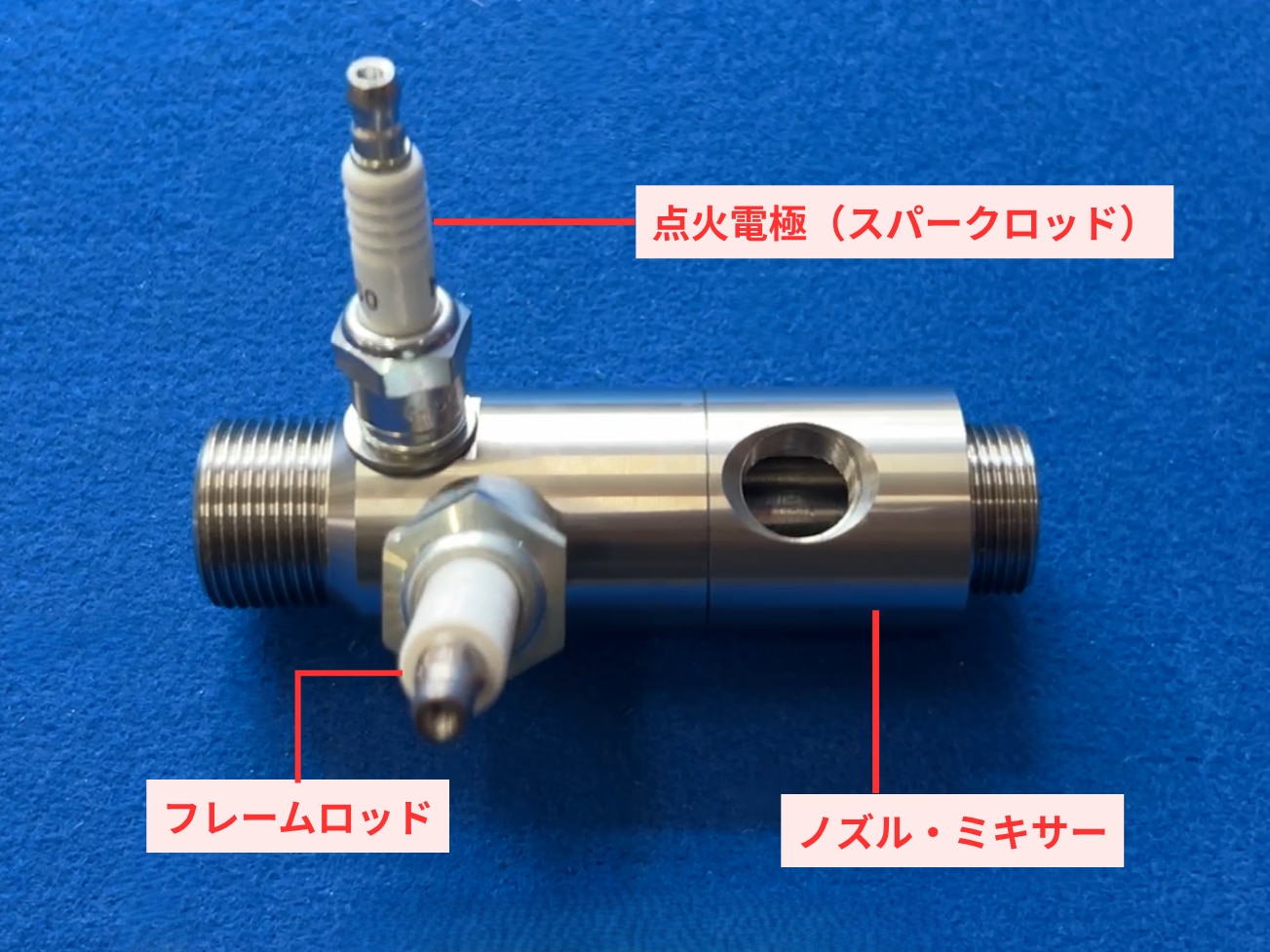

パイロットバーナーは長期にわたる安定稼働と過酷な熱負荷に耐えるため、信頼性の高い専用部品によって構成されています。

燃焼設備の新規設計や老朽化した設備の更新では、パイロット着火方式とダイレクト着火方式のどちらを採用するかが重要な検討項目です。
両方式にはそれぞれメリット・デメリットがあり、設備の規模や燃焼容量、安全要求に応じて適切な方式が選定されます。

• 着火前に炎を確認できるため安全性が高い
• 大容量のバーナーでも安定した着火が可能
• 工業炉など連続運転設備との相性がいい

• パイロットバーナーや炎検知器など部品点数が増える
• 初期導入費用やメンテナンス費用がやや高くなる

• 構造がシンプルで設備コストを抑えやすい
• 部品点数が少なく、保守が比較的容易
• 小容量設備では十分な性能を発揮できる

• 大容量設備では着火条件の管理がより重要になる
• 安全制御を適切に設計しないと着火不良時のリスクが高まる

工業用燃焼設備では、プレパージ・炎監視・インターロックを組み合わせた安全制御を行いやすいことから、パイロット着火方式が採用されるケースも多く見られます。設備の規模や用途に応じて最適な着火方式を選定することが、安全で安定した運転につながります。

本記事では、以下を解説しました。

• パイロットバーナーとは
• パイロットバーナーの仕組みと構成要素
• ダイレクト着火方式との違い

パイロットバーナーの役割や着火方式の違いを正しく理解し、設備に適した仕様を選定することで、安全性と安定稼働を両立した燃焼環境を実現できます。
