溶接定盤
溶接作業用定盤
3D溶接テーブル

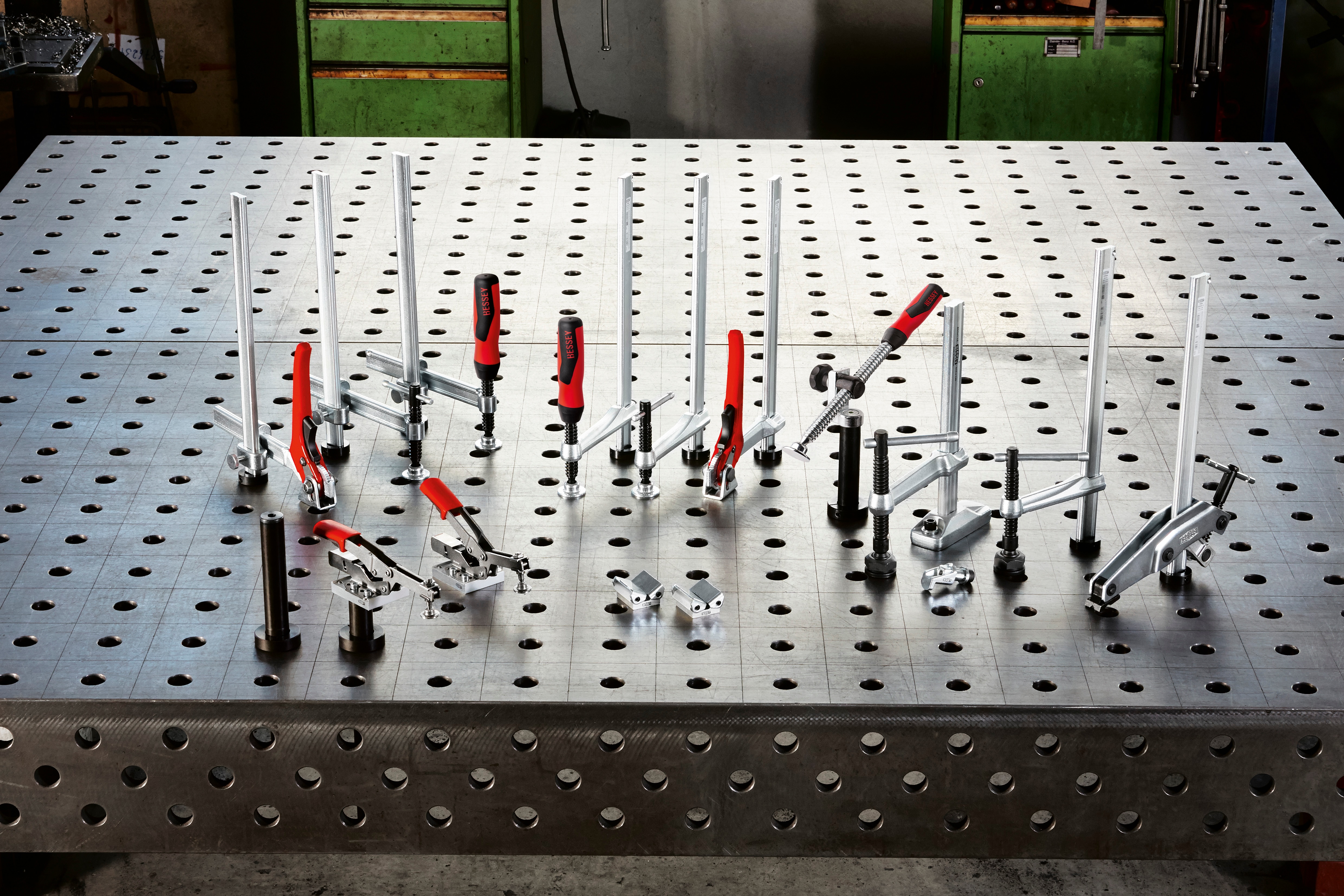

専用のクランピングエレメントを組み合わせて固定することにより、精度の高い溶接と溶接時の歪みを抑えることができる新時代の溶接専用定盤です。
部材の位置決めを容易にし、直角や平面取りの精度アップや作業時間の短縮に貢献します。
主なサイズ 詳しい製品サイズはこちらをクリック
テーブルサイズ(mm) | 重量(kg) |
1200×1000×200 | 554 |
2400×1200×200 | 1116 |
製品特長
![](https://ferret-one.akamaized.net/resized_images/68ef44ee94214402ccb2323a/original.{"image_content_type"=>"png"}?utime=1760511214)
長期使用に耐える堅牢性
テーブルには高強度溶接用鋼板を使用し、裏面には業界最多の補強リブを配置。高い剛性と堅牢性を実現しています。
![](https://ferret-one.akamaized.net/resized_images/68f991a97ff99e02a4188e82/original.{"image_content_type"=>"png"}?utime=1761186217)
安定した高精度を実現
高い面精度(0.05～0.1mm)とマス目ケガキ線により、溶接部材の位置決めを容易かつ高精度に行うことができます。
製品サイズ(標準)
- テーブル上面までの高さ：850ｍｍ±30ｍｍ
- 穴径 ：Φ28ｍｍ
- 穴ピッチ ：100ｍｍ
- テーブル板厚 ：25ｍｍ

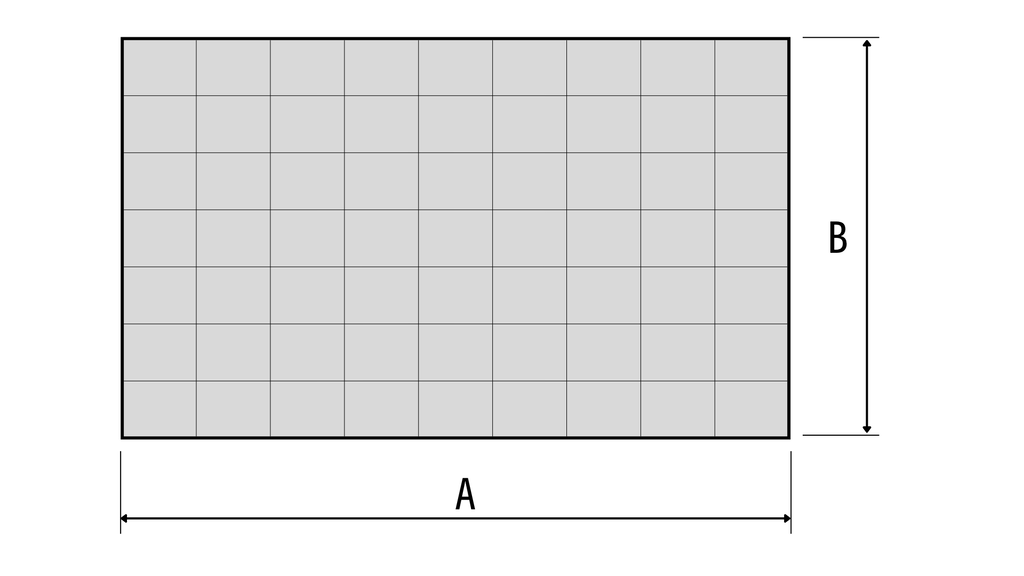

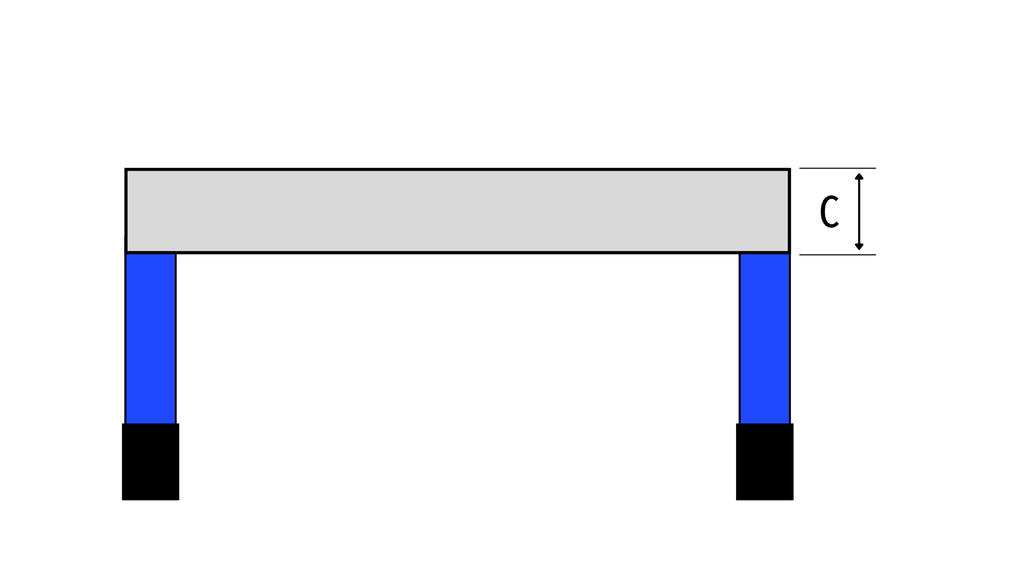

テーブルサイズ(mm) | 重量(kg) | |
標準型 | 側面強化型 | |
1000×1000×200 | 396 | 414 |
1200×1000×200 | 554 | 577 |
2000×1000×200 | 771 | 811 |
1500×1500×200 | 820 | 842 |
2400×1200×200 | 1116 | 1159 |
3000×1500×200 | 1591 | 1615 |
カスタマイズについて

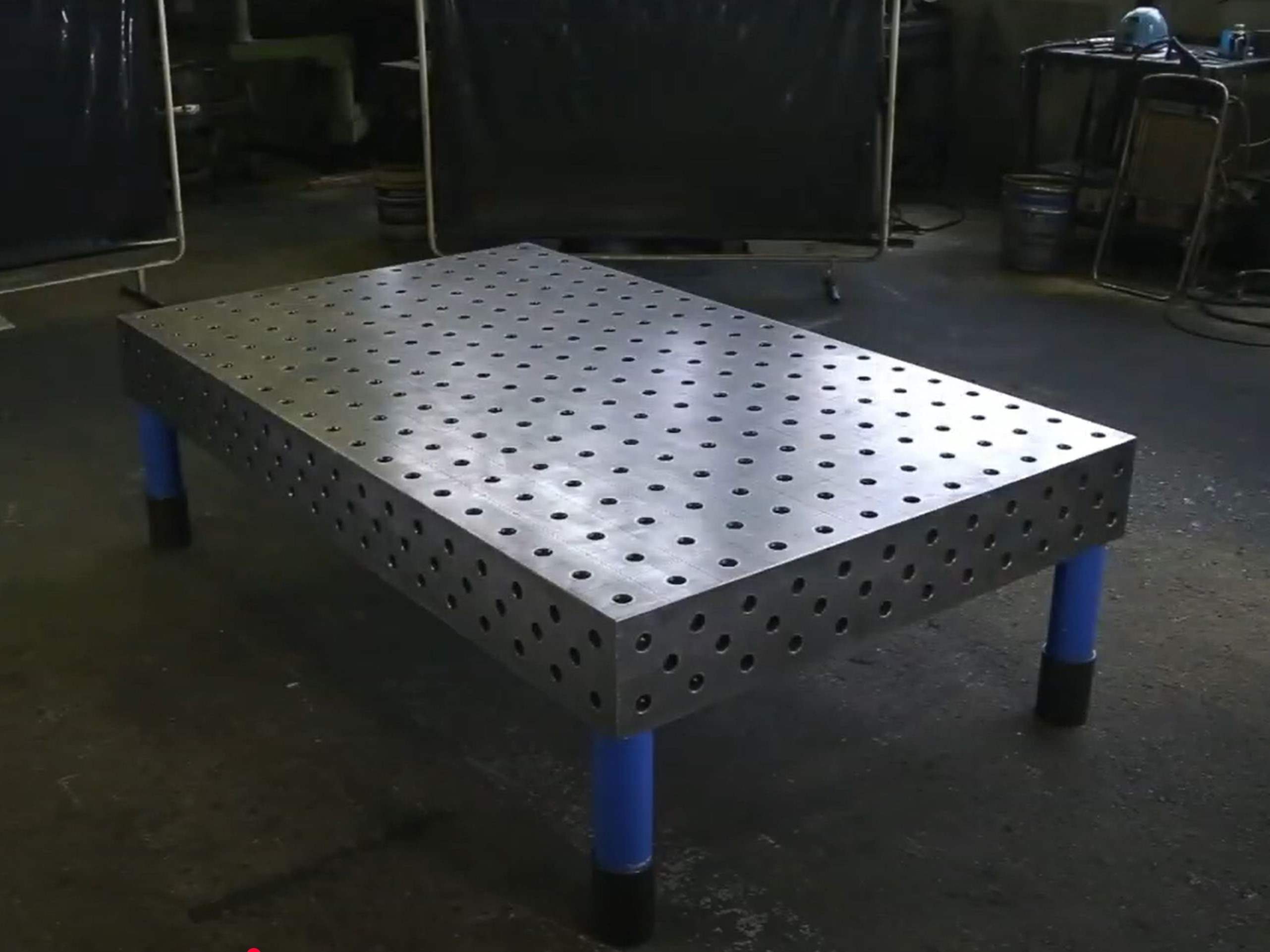

作業場や製作物に合わせて、定盤の大きさや高さを自由に変更できます。
また、複数台を組み合わせて使用することもできるため、状況に応じて柔軟な作業環境を実現します。
![](https://ferret-one.akamaized.net/resized_images/68e86b0454f32c1c0e828edd/original.{"image_content_type"=>"png"}?utime=1760062212)
溶接作業用治具
クランピングエレメント

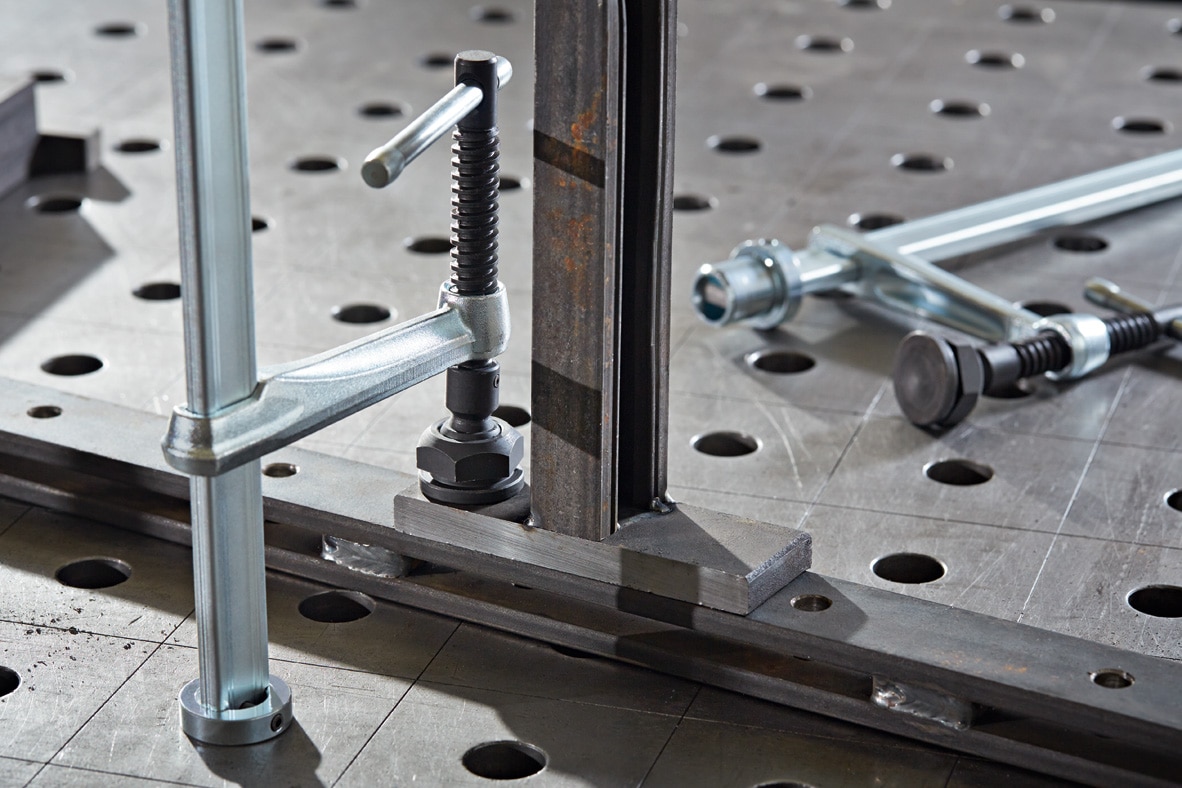

長年培われたドイツ ベッセイ社の技術を取り入れ、強靭な特殊鋼レールによる耐久性とスムーズな可動、様々な形状のワークに対応できる豊富なバリエーションを実現しております。
製品特長
豊富なバリエーション
作業内容や溶接部材に応じて最適な組み合わせが選べるため、あらゆる現場のニーズに柔軟に対応可能です。
耐久性とスムーズな可動
高強度素材を使用し、長期使用でも摩耗や劣化が少ない設計。可動部分は滑らかに動くため、繰り返しの操作でもスムーズに位置決めが行えます。
強力な加圧
確実に部材を固定できる高い加圧力を発揮。溶接時のズレを防ぎ、安定した仕上がりをサポートします。
ラインアップ
![](https://ferret-one.akamaized.net/resized_images/68f9dd70872f280319a55b6b/original.{"image_content_type"=>"png"}?utime=1761205616)

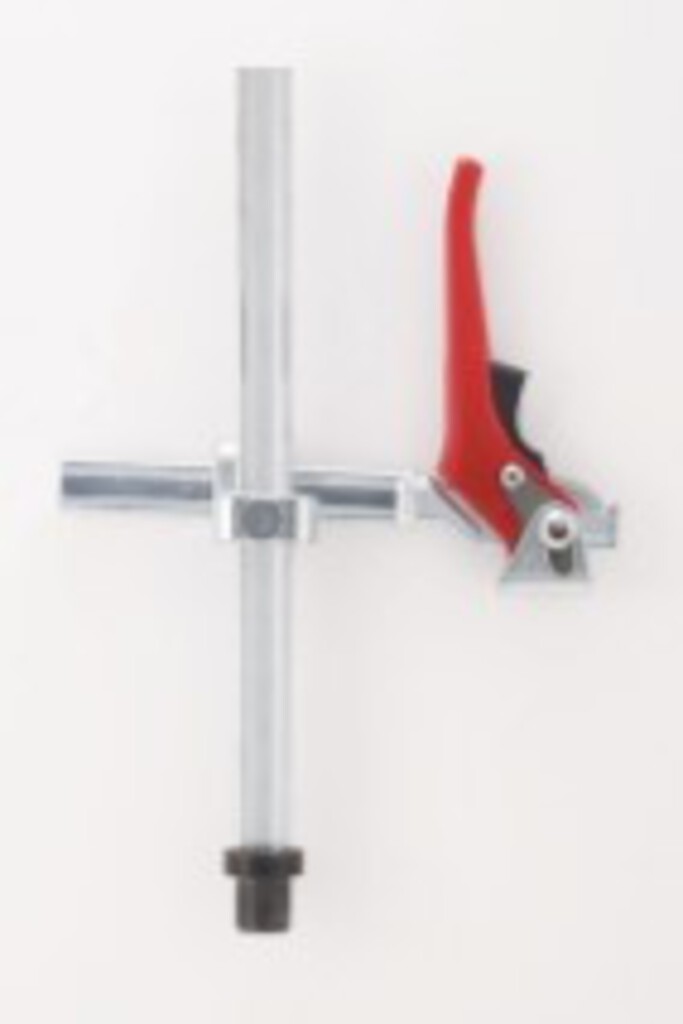

TWV28-30-17-2K
TWV28-30-17K
TWV28-30-17H
バリアブルクランプ | 軸径 | 最大高さ | フトコロ | レール | 重量 |
TWV28-30-17-2K | 28 | 300 | 40-175 | 28×11 | 2.22 |
TWV28-30-17K | 28 | 300 | 40-175 | 28×11 | 2.11 |
TWV28-30-17H | 28 | 300 | 110-175 | 28×11 | 2.48 |
TWV28VAD
TWVAD
バリアブルクランプ | 可能範囲 | ||||
TWV28VAD | 内側外側60° | ||||
TWVAD | |||||
角度自在クランプ | 軸径 | 対応機種 | 角度 | 重量 |
TW28AV | 28 | TW28X | 52° | 1.02 |
![](https://ferret-one.akamaized.net/resized_images/68f9dd187588b4035dff0a52/original.{"image_content_type"=>"png"}?utime=1761205528)
強力型クランプ | 軸径 | 最大高さ | フトコロ | レール | 重量 |
TWM28-30-12 | 28 | 300 | 120 | 28×11 | 1.78 |
![](https://ferret-one.akamaized.net/resized_images/68f9dd4a83c6be02c05e42c1/original.{"image_content_type"=>"png"}?utime=1761205578)

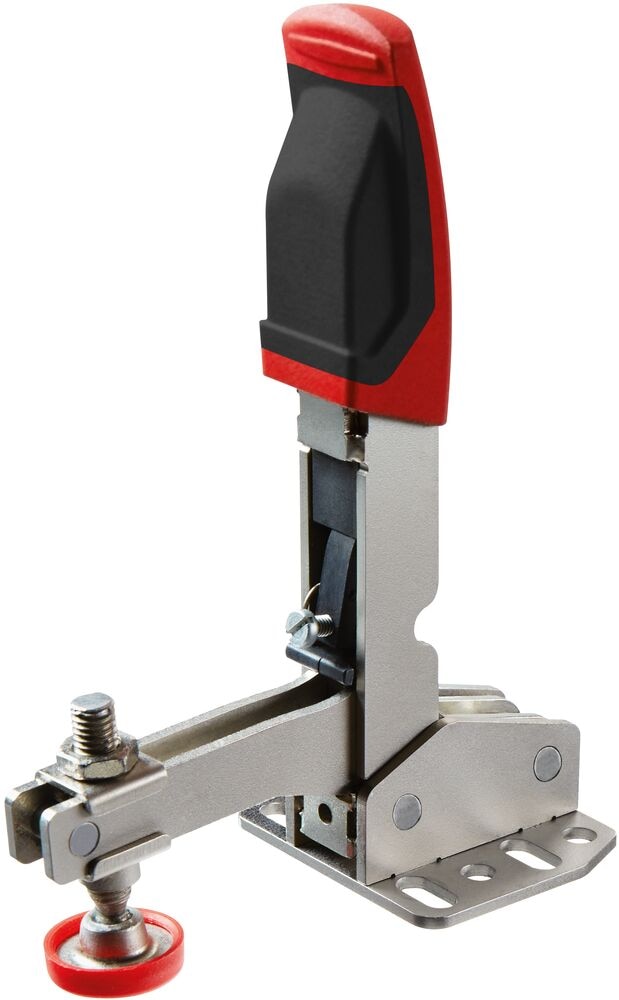

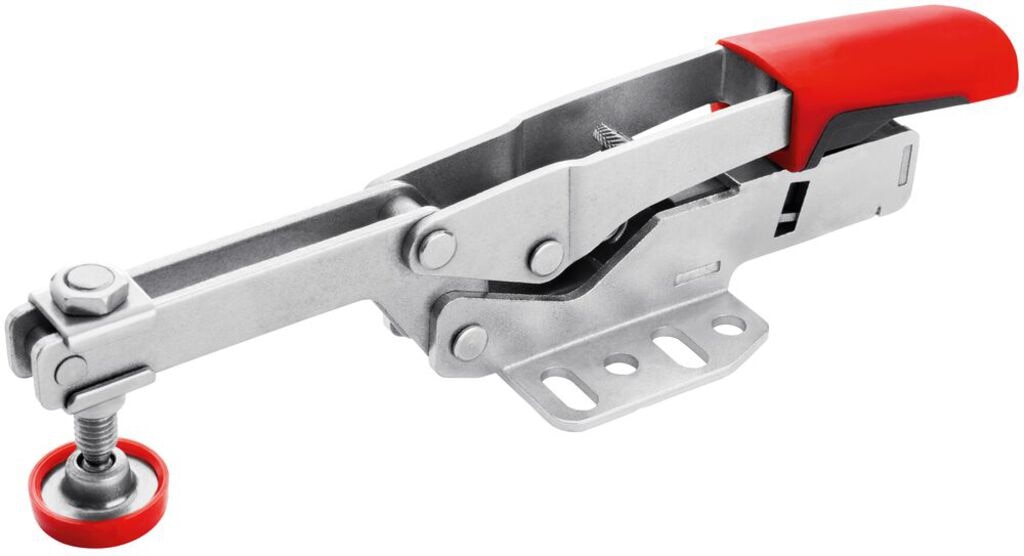

特殊クランプ | 軸径 | 最大高さ | フトコロ | レール | 重量 |
TW28GRS30-12 | 28 | 300 | 120 | 28×11 | 2.33 |
アクセサリー | 軸径 | 対応機種 | 調整幅 | 重量 |
TW28X | 28 | TW28A-STC | 15-300 | 1.76 |
製品動画
FAQ
よくある質問
Q.
3D溶接テーブル(溶接定盤)の材質は何ですか？
A.
高強度溶接用鋼板となります。溶接後の熱処理により長期間精度維持が可能です。
Q.
3D溶接テーブル(溶接定盤)の精度はどのくらいですか？
A.
高精度機械加工による高い精度を実現し、平面度・直角度ともに0.1mm以下となります。
Q.
3D溶接テーブル(溶接定盤)のサイズのラインナップは？
A.
標準サイズとして1000×1000ｍｍ、1200×1000ｍｍ、1500×1500ｍｍ、2000×1000ｍｍ、2400×1200ｍｍ、3000×1500mmの6サイズのそれぞれ標準型・側面強化型の2タイプとなります。
Q.
3D溶接テーブル(溶接定盤)の配送はどのようになりますか？
A.
基本的には4t平ボディトラックでのチャーター便の車上渡しとなります。お客様にて天井クレーンやフォークリフトでの荷降ろしが必要となります。
Q.
納期はどのくらいですか？
A.
基本的には受注生産となり実働2ヶ月を目安としています。
